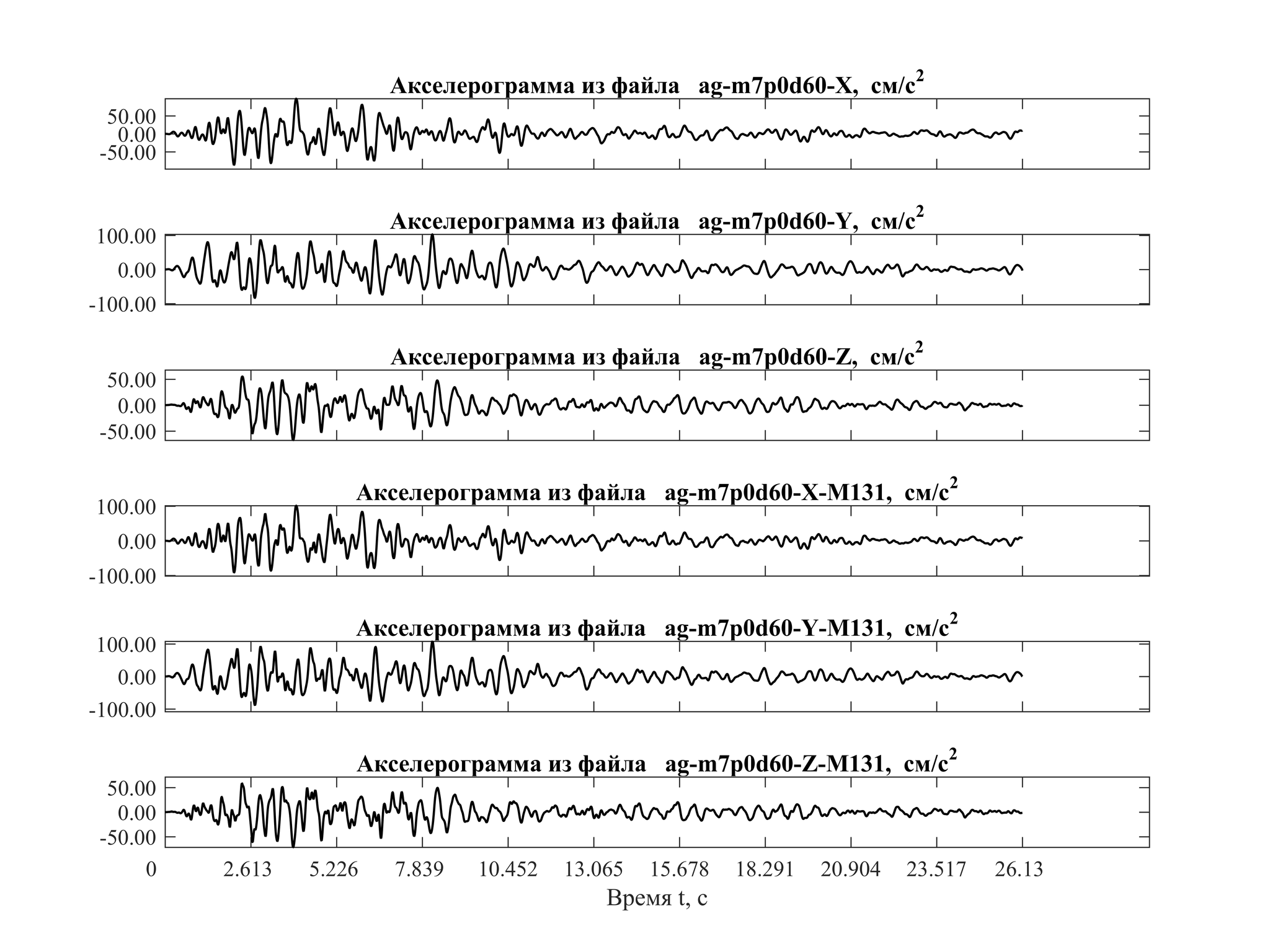

Акселерограмма землетрясения – это запись ускорения грунта во времени, полученная при помощи специальных приборов (акселерометров), установленных на поверхности земли или внутри зданий. Она показывает изменение скорости движения почвы под воздействием сейсмических волн. Акселерограммы используются для анализа силы землетрясения, оценки повреждений сооружений и разработки мер защиты от последствий землетрясений. При моделировании сейсмических воздействий акселерограммы играют ключевую роль, поскольку они отражают динамику движений грунта во время землетрясения. Основные параметры акселерограмм включают:
1. Максимальное (пиковое) ускорение — максимальное значение ускорения, зарегистрированное в течение всего события. Оно определяет интенсивность сейсмического воздействия и часто используется для классификации землетрясений.
2. Продолжительность сильного движения — интервал времени, в течение которого ускорение превышает определённый порог. Этот параметр важен для оценки продолжительности воздействия сильных сейсмических нагрузок на сооружения.
3. Частота основного колебания— частота, на которой наблюдается наибольший отклик сооружения. Эта величина связана со свойствами грунта и конструкцией самого сооружения.
4. Энергия землетрясения — количество энергии, выделяемой при землетрясении. Энергетические параметры важны для понимания масштабов разрушения и потенциального ущерба.
5. Форма сигнала — временная структура акселерограммы, которая может включать резкий начальный импульс, серию колебаний разной амплитуды и затухание.

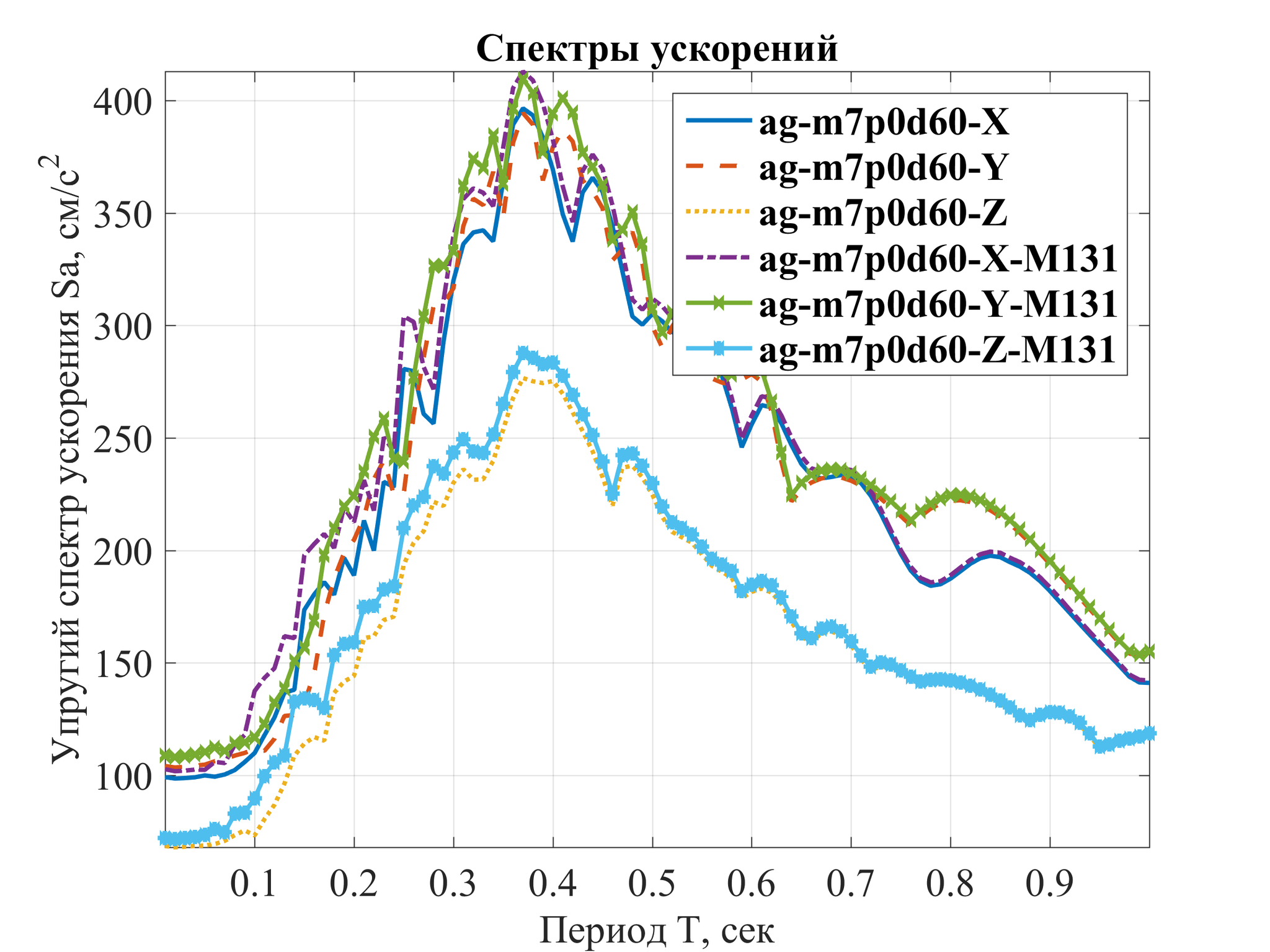

6. Спектральные характеристики — распределение энергии по различным частотам. Спектры отклика помогают понять, какие частоты будут оказывать наибольшее воздействие на конкретную конструкцию.
Вид и форма спектра акселерограмм определяются несколькими факторами:
1. Тип грунта — разные типы грунтов имеют различную способность передавать и поглощать сейсмические волны. Мягкие грунты обычно усиливают низкочастотные компоненты, тогда как скальные породы передают высокочастотные составляющие.
2. Расстояние до эпицентра — чем дальше находится точка регистрации от эпицентра, тем больше времени требуется волнам для достижения этой точки, и тем сильнее они рассеиваются и фильтруются средой. Длиннопериодные компоненты обычно сохраняются лучше, чем короткопериодные.
3. Магнитуда землетрясения — большие землетрясения порождают более мощные и продолжительные сигналы, включающие широкий диапазон частот. Малые землетрясения, напротив, характеризуются узким диапазоном частот и меньшей длительностью.
4. Механизм очага — способ, которым происходит разрыв в очаге землетрясения, влияет на характер излучения сейсмических волн. Различие между нормальными и обратными сдвигами, а также сбросами приводит к разным спектральным характеристикам акселерограмм.
5. Геологическая среда вдоль пути распространения волн — неоднородности земной коры, такие как разломы, складки и изменения плотности пород, могут изменять форму спектра, добавляя или убирая определенные частоты.
Существует несколько методов моделирования акселерограмм:
1.Метод стандартного спектра ответа (SSRS)
Этот метод основан на преобразовании спектра реакции системы (например, здания) к заданному спектру землетрясения. Спектр реакции представляет собой зависимость амплитуды колебаний системы от частоты. Стандартный спектр ответа строится на основе статистического анализа множества реальных акселерограмм и позволяет оценить поведение сооружения при различных уровнях интенсивности землетрясения.
2. Моделирование акселерограмм землетрясений по Ф.Ф. Аптикаеву
Методика, предложенная Ф.Ф. Аптикаевым, используется для расчета сейсмической нагрузки на строительные конструкции согласно российским строительным нормам (СП 14.13330.2018). Этот подход включает в себя следующие 3 этап:
1) Определение расчетных параметров землетрясения: магнитуда, расстояние до эпицентра, глубина очага и другие характеристики.
2) Моделирование источника землетрясения: использование математических моделей для описания процесса возникновения и распространения сейсмических волн.
3) Учет свойств грунтового основания: влияние характеристик грунта на распространение сейсмических волн и их воздействие на сооружение.

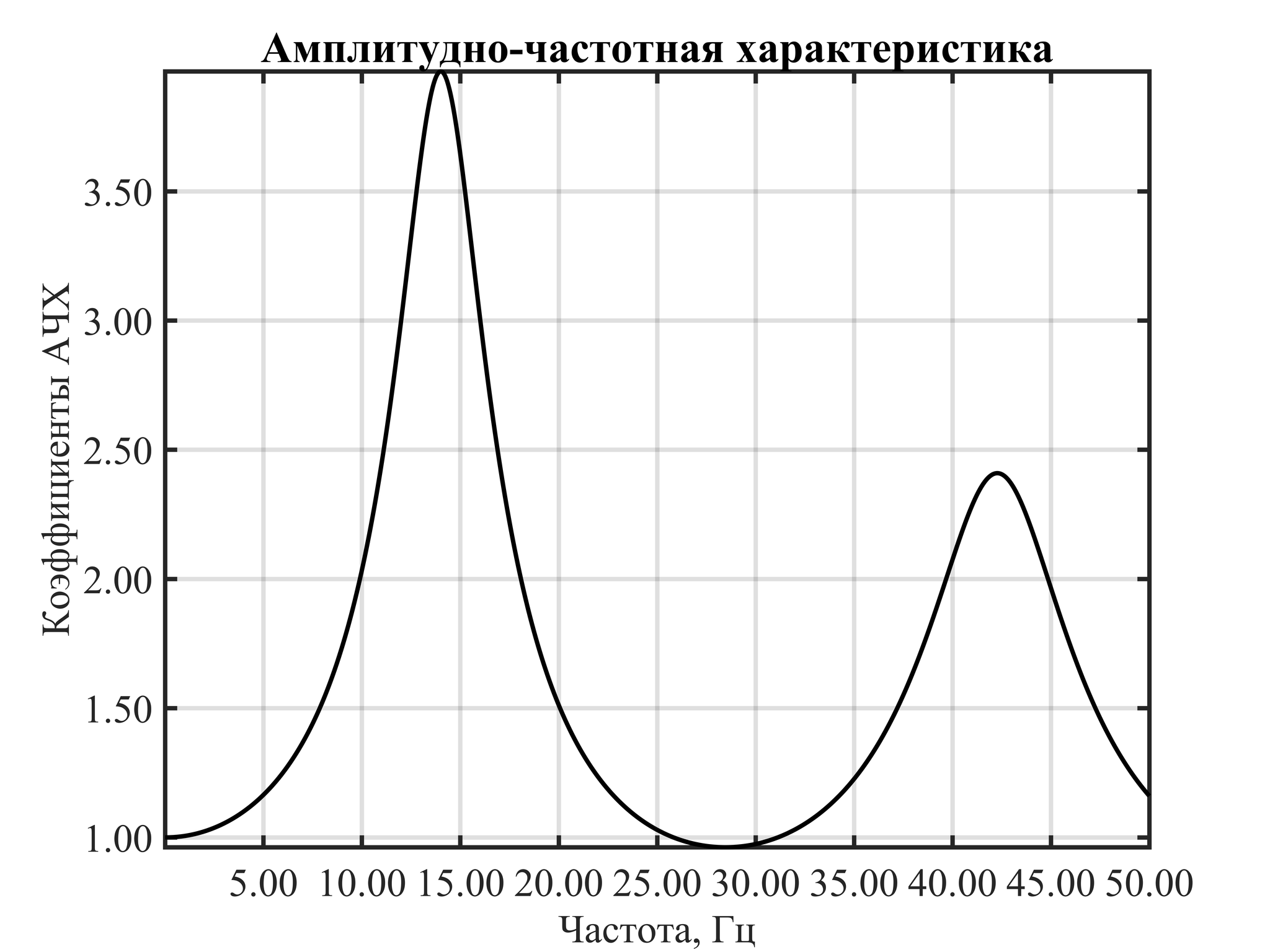

Учет амплитудно-частотной характеристики среды
Амплитудно-частотная характеристика (АЧХ) среды описывает, как различные частоты сейсмических волн изменяются при прохождении через грунтовые слои. Это важно учитывать, так как разные грунты могут усиливать или ослаблять определенные частоты колебаний. В моделях землетрясений АЧХ среды вводится путем применения фильтраций к сигналам, генерируемым источником землетрясения или с помощью специализированных программ таких, как DEEPSOIL.
Пиковые ускорения выбираются на основе уточнённой исходной сейсмичности. Сейсмичность определяется как вероятность превышения определенного уровня ускорения за определенный период времени. Для этого проводятся расчеты, основанные на исторических данных о землетрясениях в данном регионе, а также на результатах инженерных изысканий. На практике используются карты сейсмического районирования, где указаны зоны с различной вероятностью возникновения землетрясений определенной интенсивности.
Расчетные акселерограммы являются важным инструментом для оценки воздействия землетрясений на инженерные сооружения. Различные методы моделирования позволяют учесть множество факторов, включая свойства грунта и особенности источников землетрясений, чтобы получить наиболее точные результаты.
